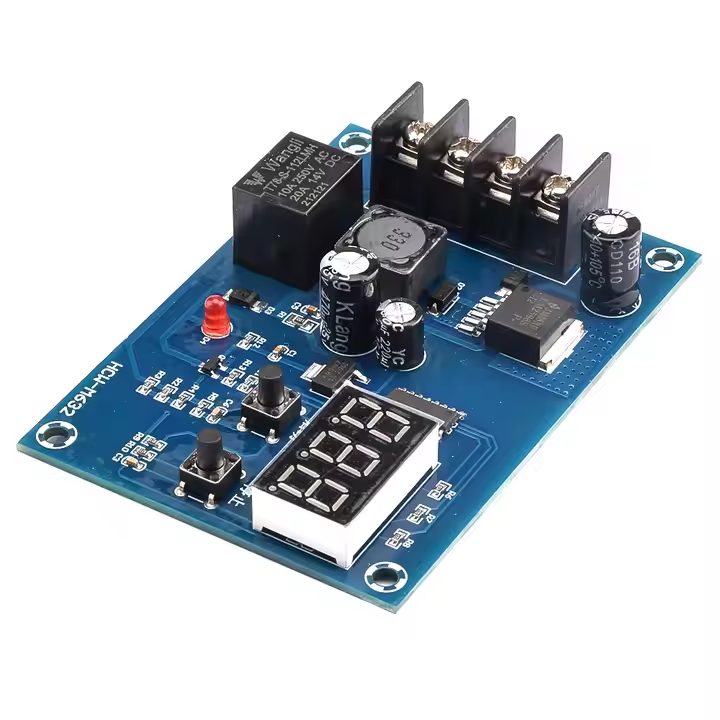

Nastavitelný napěťový regulátor HCW-M632 pro DC systémy

HCW-M632 nastavitelný napěťový regulátor nabíjení s reléovým výstupem 10-40VDC a displejem

118 Kč

Hosík doporučuje

90/100

Snadná montáž
Spolehlivost
Všestranné použití

HCW-M632 je robustní napěťový regulátor s širokým rozsahem napětí a jednoduchým ovládáním. Vhodný pro solární aplikace a automatizaci v DC systémech.

SKU: 1749106528 Kategorie: Napájení (DC-DC, buck/boost) Štítky: displejem, nastavitelny, regulator

Popis

HCW-M632 je univerzální napěťový regulátor, který nabízí efektivní a spolehlivé řešení pro řízení nabíjení a ochranu zařízení v DC systémech. Je ideální pro použití s olověnými bateriemi (12V / 24V) a nachází uplatnění v solárních aplikacích, záložních zdrojích, karavanech a dalších energetických systémech. Tento modul vám umožní snadno spravovat napětí a zajistit tak optimální výkon vašich zařízení.

Klíčové Vlastnosti

Napájecí napětí: 10–40 VDC – široký rozsah pro různé aplikace.
Nastavitelný rozsah napětí pro sepnutí/rozepnutí: 0,5–65,0 VDC – umožňuje přizpůsobení podle specifických potřeb.
Inkrement nastavení: 0,1 V – pro přesné doladění.
Výstupní kontakt relé: max. 10 A – dostatečná kapacita pro většinu aplikací.
3 místný segmentový displej: pro zobrazení aktuálního napětí a nastavených hranic.
Indikace aktivního výstupu: LED kontrolka pro snadnou orientaci.
Šroubovací svorkovnice: pro jednoduché připojení.
Montážní otvory: průměr 3,5 mm, rozteč 50×75 mm – snadná instalace.

Funkce a Ovládání

HCW-M632 je navržen tak, aby poskytoval uživatelsky přívětivé ovládání a snadné nastavení. Hlavní funkce zahrnují:

Nastavitelná dolní a horní hranice napětí: Ideální pro automatické spínání nebo odpojování nabíječek a zátěží, což chrání baterie před poškozením.
Jednoduché ovládání: Tlačítka přímo na modulu umožňují rychlé a intuitivní nastavení.
Přesné doladění napěťových hranic: Možnost nastavení podle specifických potřeb aplikace.

Postup Nastavení Spínacích Hranic

Pro správnou funkci regulátoru je důležité správně nastavit spínací hranice:

Připojení modulu: Připojte modul k napájení (např. 12V nebo 24V). Na displeji se zobrazí aktuální napětí systému.
Nastavení spodní hranice napětí: Podržte levé tlačítko, dokud displej nezačne blikat. Pomocí tlačítek nastavte požadovanou hodnotu. Levé tlačítko zvyšuje hodnotu o 0,1 V, pravé tlačítko snižuje o 0,1 V. Po krátké prodlevě se hodnota automaticky uloží.
Nastavení horní hranice napětí: Podržte pravé tlačítko, dokud displej nezačne blikat. Nastavte požadovanou hodnotu stejně jako u spodní hranice. Nastavení se automaticky uloží po chvíli nečinnosti.

Jakmile dojde k poklesu napětí ke spodní hranici, sepne se kontakt relé, což umožní připojení nabíjecího napětí. Při dosažení horní hranice napětí se kontakt relé rozpojí, čímž se zajistí ochrana zařízení a baterií. Je důležité poznamenat, že chování modulu nelze obrátit – relé se vždy deaktivuje při dosažení horní hranice a aktivuje při dosažení spodní hranice.

Typické Použití

HCW-M632 je ideální pro široké spektrum aplikací, které zahrnují:

Řízení nabíjení a vybíjení olověných akumulátorů – zajištění optimálního výkonu a prodloužení životnosti baterií.
Ochranu před hlubokým vybitím – modul zabraňuje poškození baterií a zajišťuje spolehlivost systému.
Automatizaci v DC systémech – vhodný pro solární panely, off-grid systémy, karavany a další energetické aplikace.

Obsah Balení

Každé balení obsahuje:

1x HCW-M632 nastavitelný napěťový regulátor nabíjení s reléovým výstupem 10-40VDC a displejem.

HCW-M632 je spolehlivým a flexibilním řešením pro všechny, kteří hledají efektivní způsob, jak řídit napětí ve svých DC systémech. S jeho jednoduchým ovládáním, širokým rozsahem napětí a možností přizpůsobení se stává ideálním pomocníkem pro každého uživatele.

FAQ - Časté dotazy:

Jaké napětí podporuje regulátor HCW-M632?

Regulátor HCW-M632 podporuje napájecí napětí v rozsahu 10 až 40 VDC. To znamená, že je vhodný pro různé aplikace, včetně solárních systémů a záložních zdrojů, které pracují s olověnými bateriemi o napětí 12V nebo 24V. Tento široký rozsah napětí umožňuje flexibilní použití v různých energetických systémech, což z něj činí univerzální zařízení pro řízení nabíjení a ochranu zařízení.

Jak se nastavují hranice napětí na regulátoru?

Nastavení hranic napětí na regulátoru HCW-M632 se provádí pomocí tlačítek přímo na modulu. Pro nastavení spodní hranice je potřeba podržet levé tlačítko, dokud displej nezačne blikat, a poté pomocí tlačítek upravit hodnotu. Pro horní hranici se postupuje obdobně, ale s pravým tlačítkem. Nastavené hodnoty se automaticky uloží po krátké prodlevě bez stisknutí tlačítka, což usnadňuje přesné doladění napěťových hranic.

Jaký je maximální výstupní proud regulátoru?

Maximální výstupní kontakt relé na regulátoru HCW-M632 je 10 A. To znamená, že regulátor je schopen řídit zařízení nebo nabíječky, které vyžadují až 10 A proudu. Tento parametr je důležitý pro zajištění, že regulátor bude schopen bezpečně a efektivně řídit nabíjení a vybíjení olověných akumulátorů v různých aplikacích, jako jsou solární panely nebo záložní zdroje.

Jaké jsou typické aplikace pro regulátor HCW-M632?

Regulátor HCW-M632 se typicky používá pro řízení nabíjení a vybíjení olověných akumulátorů. Je ideální pro ochranu před hlubokým vybitím, což prodlužuje životnost baterií. Dále se využívá v automatizaci v DC systémech, jako jsou solární panely, off-grid systémy a karavany. Díky své univerzálnosti a možnosti nastavení napěťových hranic je vhodný pro různé energetické aplikace.

Jak se modul napájí a jaké jsou požadavky na připojení?

Modul HCW-M632 se napájí z připojené baterie, konkrétně ze svorek BAT- a BAT+. Při testování je nutné připojit zdroj na tyto svorky, jinak se modul nezapne. Pouhé připojení zdrojového napětí na svorky IN+ a IN- nestačí. Tento způsob napájení zajišťuje, že regulátor bude správně fungovat a řídit nabíjení a vybíjení v souladu s nastavenými parametry.
